Инструкция по сборке прошивочного кабеля:

Необходимо:
1. Кабель, который определяется как виртуальный COM-порт (Prolific PL2303, OTI-6858, FTDI, DKU-5 и т.д.).
2. Кабель для вашего аппарата (китайский какой-нибудь).

3) Разбираем коробку первого кабеля, и видим плату, на ней припаяна микросхема, читаем надпись на микросхеме и открываем на нее datasheet (описание микросхемы).
PL2303 -  Data_Sheet_OTi6858.pdf ( 236.02 килобайт ) Кол-во скачиваний: 6715

OTI-6858  Data_Sheet_pl2303H_v16B.pdf ( 442.24 килобайт ) Кол-во скачиваний: 4405

FTDI
(Пример платы)

По datasheet-у находим номера выводов микросхемы с нужными нам сигналами - это Rx, Tx; GND;
Pinout-ы (пинауты) для PL2303



4) Далее разрезаем второй (китайский) кабель;
5) Откусываем USB разъем и припаиваем наши контакты (цвета любые, кому как нравится). Запоминаем цвет проводов и назначение!
6) Берем распиновку аппарата и откучываем провод со штекером, перепаиваем под нужный распин, т.к. там распаяно для передачи данных (незыбываем только три провода, все лишнее откусываем).
Получается примерно вот так:



Драйвера для USB дата-кабелей:
на чипе Prolific PL2303;
на чипе FTDI;
на чипе OTI-6858;
Siemens DCA-540.

[Гость_terens1oo_*]

Доброго времени суток.
То есть нужно взять любой дата кабель, от совершенно любого телефона и просто продпояться к соотвествующим контактам!?
Будет ли совместимо: первый кабель от samsung и второй кабель от нокиа?
Заранее спасибо!!

[Zhelezaka]

Доброго времени суток.
То есть нужно взять любой дата кабель, от совершенно любого телефона и просто продпояться к соотвествующим контактам!?
Будет ли совместимо: первый кабель от samsung и второй кабель от нокиа?
Заранее спасибо!!

амм... даже не знаю как ответить
P.S. ну если исходить из того, что кабель - это всего лишь провода, то можно любой А вообще глупейший вопрос, мне кажется в инструкции черным по белому написано и разжевано до "не могу"

[vovanm48]

Вы говорите что всё ясно описано. Я лично не понял фразу
"Откусываем USB разъем и припаиваем наши контакты (цвета любые, кому как нравится)"
Как это кому как нравиться? А потом пишите "Запоминаем цвет проводов и назначение" Откуда мне знать назначение?

[Zhelezaka]

"Откусываем USB разъем и припаиваем наши контакты (цвета любые, кому как нравится)"

см. пост выше
P.S. У аккумулятора два полюса "+" и "-". Обычно провод от "+" - красного цвета, а от "-" - черного, а если местами провода (цвета) поменять?
P.P.S. Вопросы по существу, в противном случае - это флуд, который удаляется

[jnglst]

Вы говорите что всё ясно описано. Я лично не понял фразу
"Откусываем USB разъем и припаиваем наши контакты (цвета любые, кому как нравится)"
Как это кому как нравиться? А потом пишите "Запоминаем цвет проводов и назначение" Откуда мне знать назначение?

USB интерфейс имеет 4 контакта (пина). +5V (Volt), D- (Data-), D+ (Data+), GND (Ground). В каждом шнуре, цвета этих проводов, каждых из 4-х контактов могут быть разными (особенно китайские шнуры). Важно просто правильно припаять эти контакты по назначению к плате, как на рисунке.
Если Вы собрались паять, и у умеете это делать, то Вам должно быть это понятно как 2х2 - школьнику.
Откуда знать значение?

Да Вы ленивый молодой человек...

Код

http://lmgtfy.com/?q=%D1%80%D0%B0%D1%81%D0%BF%D0%B8%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0+USB

[Zhelezaka]

jnglst, +1

[novchik]

Вот у меня есть DCU-6858 и W888 с белым экраном при включении...
Правильно ли я вычислил на кабеле что GND-чёрный,Rx-синий,Tx-белый?
При подключении кабеля и включении телефона не появляется красной полоски.
И как вычислить какую именно прошивку качать?

[177RUS]

Вот у меня есть DCU-6858 и W888 с белым экраном при включении...
Правильно ли я вычислил на кабеле что GND-чёрный,Rx-синий,Tx-белый?
При подключении кабеля и включении телефона не появляется красной полоски.
И как вычислить какую именно прошивку качать?

Так при подключении нуно учитывать то, что контроллер сам себя обнаруживает на ПК и или сам установит драйвер или попросит его найти. Если запрос на установку драйвера не происходит - значит это не дата-кабель! При изготовлении - подключении к ПК нуно учитывать как подключены сигналы Rx-синий,Tx-белый (цвета без разницы) - а вот если не работает - может нуно поменять их местами?
Вот какую картинку нарисовал китаец на свой контроллер:


[alexkmp3]

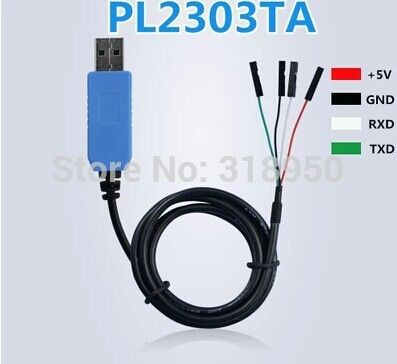

Здравствуйте! Прошу меня извинить, но я делаю это в первый раз, поэтому ещё разхотелось бы услышать компетентное мнение, чтобы окончательн не угробить аппаратуру (навигатор). Имеется такое чудо китайской индустрии


а также выпаяный с материнки разъём usb (мама).

Хотелось бы сделать кабель, в который потом можно было бы воткнуть и мини и микро usb шнуры в зависимости от потребности? И какие провода имеющегося кабеля нужно припаивать к каким выводам разъёма USB

[Zhelezaka]


Код

Pin     Name     Cable color     Description
1     VCC     Red                   +5 VDC
2     D-     White                   Data -
3     D+     Green                   Data +
4     GND     Black                   Ground


Код

Pin     Name     Cable color     Description
1     VCC     Red                    +5 VDC
2     D-     White                   Data -
3     D+     Green                   Data +
4     ID     n/a                   USB OTG ID
5     GND     Black                   Ground
